Het zelf bouwen van drones is niet nieuw, maar het nabouwen van een drone die lijkt op een Star Wars ruimteschip wel. Bekijk deze drone die volledig is geïnspireerd op het fictieve ruimteschip 'Millennium Falcon' uit de Star Wars-serie. Deze Millennium Falcon Drone, die erg populair is op diverse social media kanalen, bestaat uit een quadcopter omgeven door een omhulsel van schuim. Via onderstaande foto's zie je stap voor stap hoe de maker de drone heeft gebouwd.

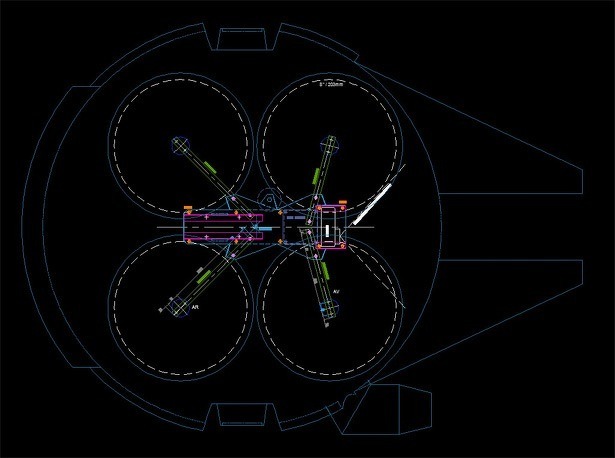

Ontwerp

Het belangrijkste is dat het ontwerp een juiste balans heeft. De Millennium Falcon Drone wordt gedragen door een normale quadcopter. 01-millenium-falcon-drone-design

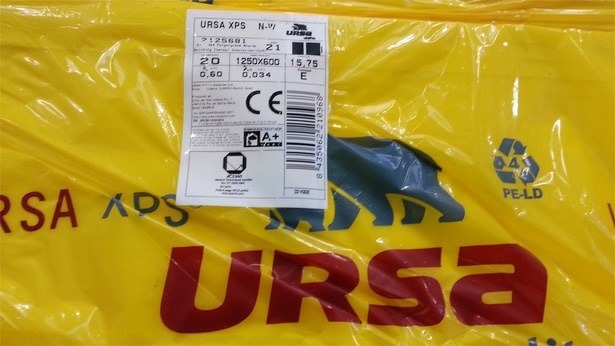

Materiaal

Voor de body werd gebruik gemaakt voor isolatiemateriaal, polystyreen, in een dikte van 20 en 30 mm. Het is zwaarder dan het klassieke EPP, maar ook veel sterker, en gemakkelijk te snijden en te reinigen. Ook heeft het materiaal bijna de juiste kleur van het werkelijke ruimteschip uit de Star Wars-serie. 02-millenium-falcon-drone-materiaal

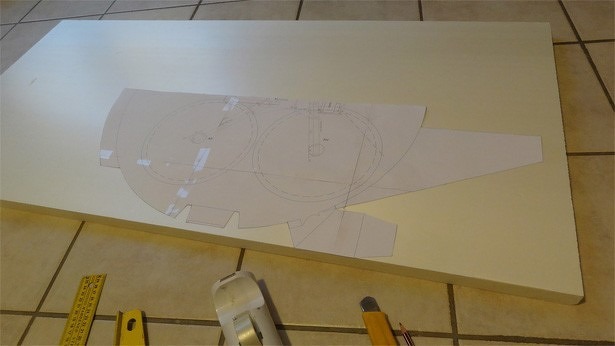

Afdruk

Eén helft van het design is geprint op papier op ware grootte (1:1). 03-millenium-falcon-drone-afdruk

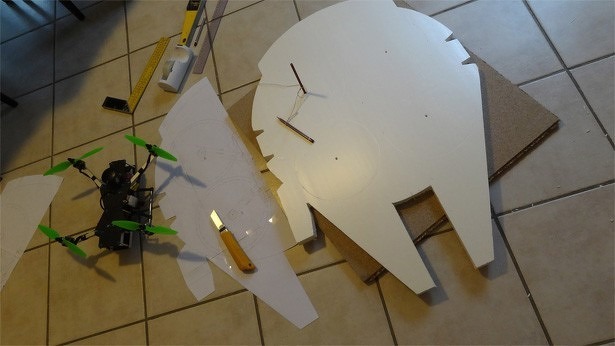

Quadcopter

Links op de foto zie je de custom-build quadcopter. Normaal gesproken wordt de quadcopter gebruikt voor FPV-vliegen, maar voor dit project wordt de camera, video transmiter en GPS antenne verwijderd om overtollig gewicht te verliezen. De uitgeklede quadcopter weegt 800 gram en het Falcon omhulsel van schuim weegt tussen de 300 en 350 gram. 04-millenium-falcon-drone-quadcopter

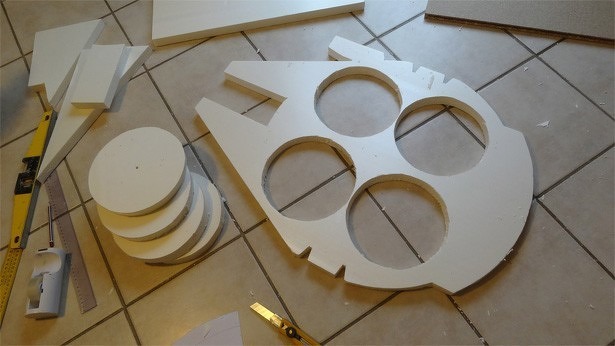

Uitsnedes

De openingen voor de propellers worden zorgvuldig uitgesneden. 05-millenium-falcon-drone-uitsnede

Balans

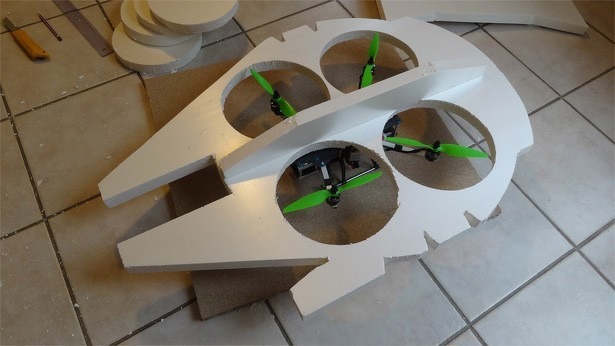

Snelle controle van de balans door het schuimen omhulsel op de quacopter te laten balanceren. 06-millenium-falcon-drone-stabiliteit

Juiste pasvorm

De uitstekende haak schuift in het frame van de quadcopter. Het is van belang dat de pasvorm van het schuim precies is afgestemd op de quadcopter, want de propellers mogen het schuim niet raken. In dit model is 10 mm ruimte gehanteerd tussen het uiteinde van de propeller en het schuim. 07-millenium-falcon-drone-balans

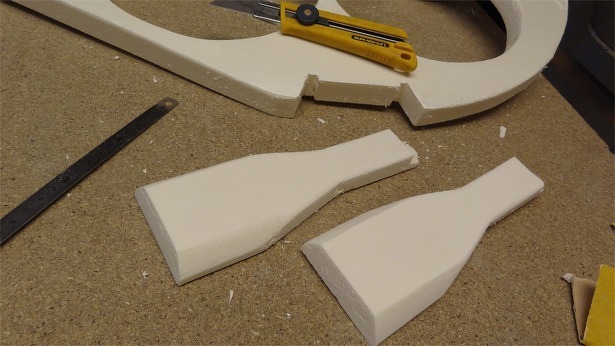

Trillingen

De twee zijdelingse bruggen dragen bij aan het minimaliseren van de trillingen zo bleek uit een korte testvlucht in de garage van de maker. 08-millenium-falcon-drone-pasvorm

Verbeteren vorm

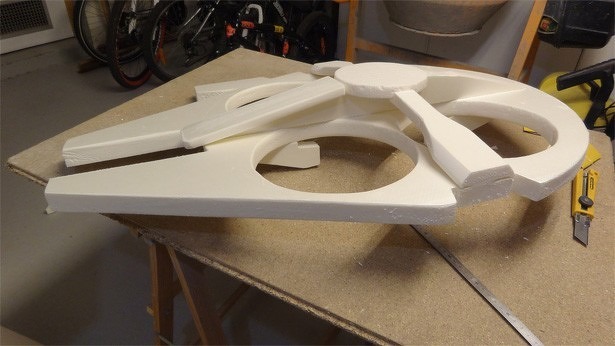

De vorm van het ruimteschip wordt verbeterd. Belangrijk is dat de ruimte boven en onder de propellers vrij blijft. Alle losse delen worden aan elkaar gelijmd door gebruik te maken van een lijmpistool. 09-millenium-falcon-drone-trillingen

Cilinder

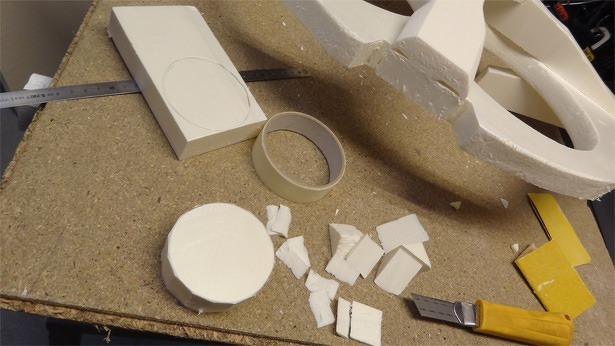

Het maken van de cilinders. 10-millenium-falcon-drone-vorm

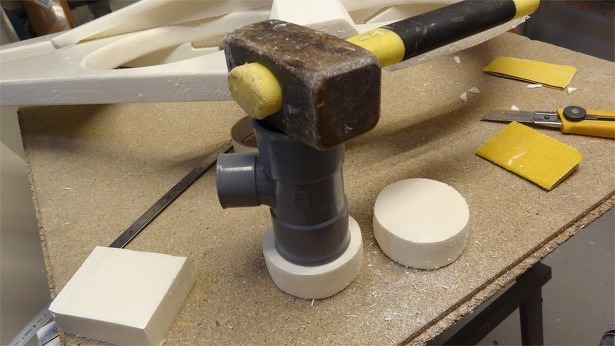

PVC buis

Door gebruik te maken van een PVC buis kan een ronde vorm worden gemaakt. Simpelweg met een hamer een flinke klap geven en je hebt een perfect ronde vorm! 11-millenium-falcon-drone-stamp

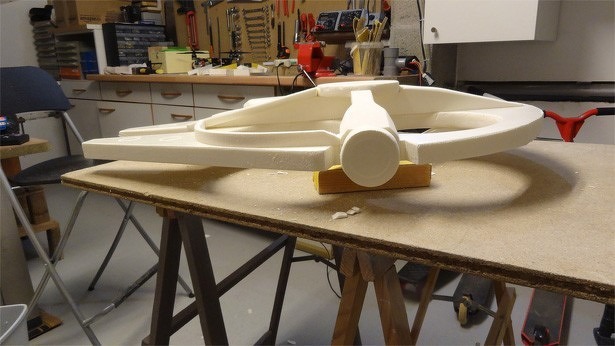

Silhouet

Dankzij de ronde vormen is het zijaanzicht van het ruimteschip een stuk verbeterd. 12-millenium-falcon-drone-zijaanzicht

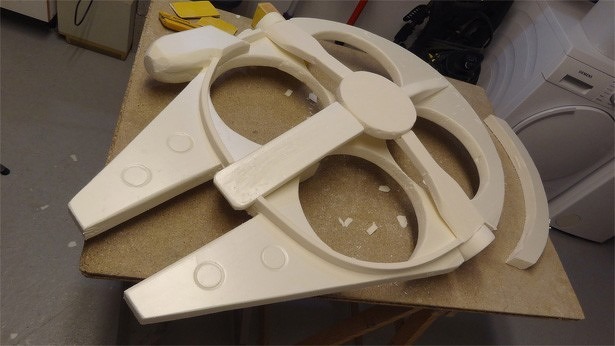

Cockpit

Aan één zijde van het ruimteschip wordt de cockpit toegevoegd. De cockpit is volledig hol om ervoor te zorgen dat het additonele gewicht aan de linkerkant geen effect heeft op de stabiliteit van de drone. Ook dient de cockpit zoveel mogelijk in het midden van de propellers gepositioneerd te worden voor een betere stabiliteit. 13-millenium-falcon-drone-cockpit

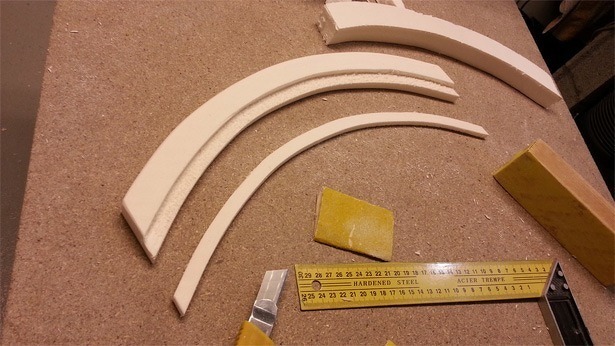

Buitenrand

Het maken van nieuwe buitenranden om het ruimteschip. 14-millenium-falcon-drone-buitenranden

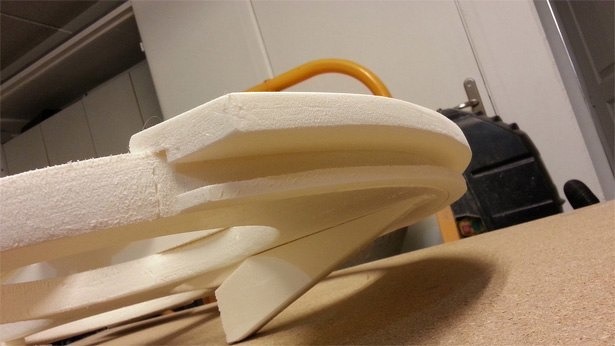

LED verlichting

Dankzij de nieuwe buitenranden is er ruimte voor de integratie van een LED-strip. 15-millenium-falcon-drone-led-uitsparing

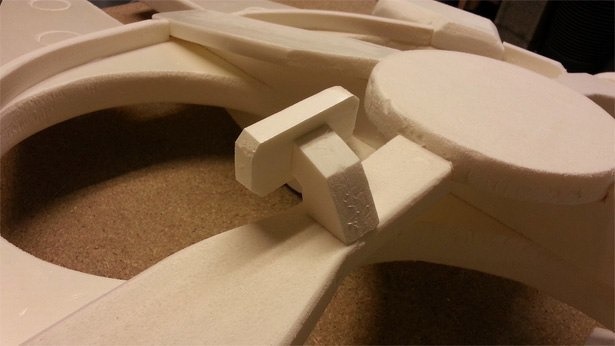

Antenne

Ook de antenne van het ruimteschip wordt nagemaakt. 16-millenium-falcon-drone-antenne

Strips

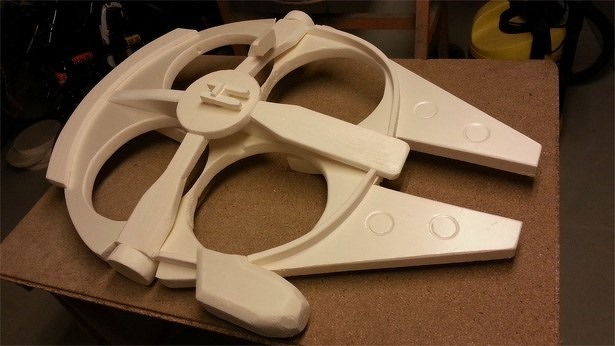

De dunne, opstaande stroken schuim zijn toegevoegd om het zijaanzicht robuuster te laten lijken. 17-millenium-falcon-drone-opstaande-rand

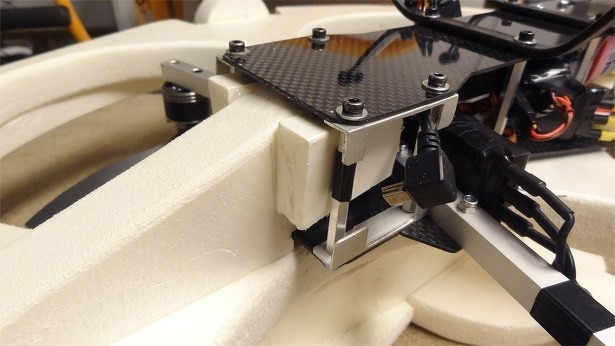

Quadcopter

Hier zie je hoe het geraamte van schuim in de quadcopter wordt gestoken. 18-millenium-falcon-drone-quadcopter

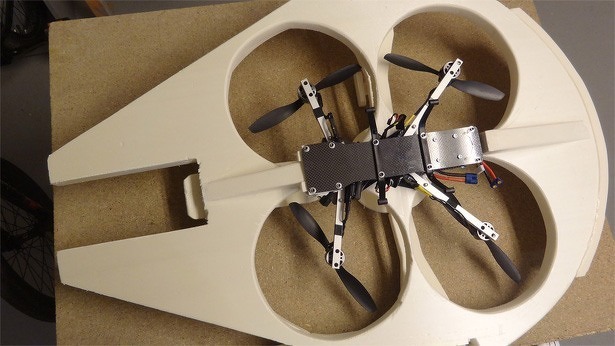

Onderkant

Op deze foto zie je de onderkant van het ruimteschip met de quadcopter. 19-millenium-falcon-drone-onderkant

Bovenkant

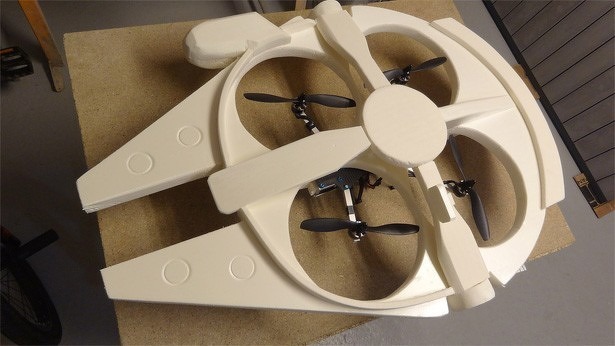

Hier zie je hoe het ruimteschip er van boven uit ziet. 20-millenium-falcon-drone-bovenkant

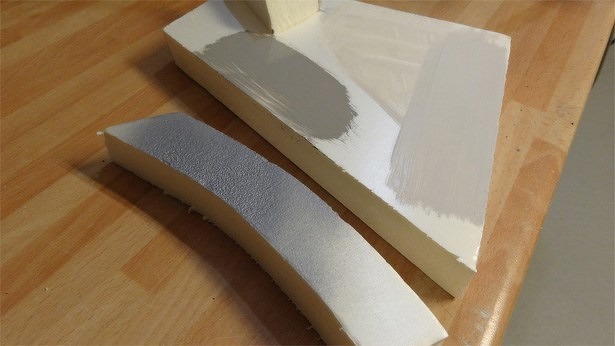

Verf

Het uitproberen van verschillende soorten verf om de juiste kleur van het 'echte' ruimteschip te benaderen. Ook is het belangrijk dat de verf het schuim niet aantast. Hier is gebruik gemaakt van acrylverf. De verf is aangebracht met behulp van een compressor. 21-millenium-falcon-drone-verf-kleuren

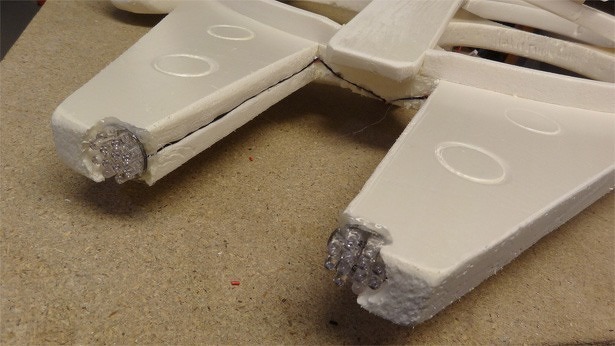

Lampen

De twee lampen aan de voorzijde van het ruimteschip. 22-millenium-falcon-drone-lampen-voor

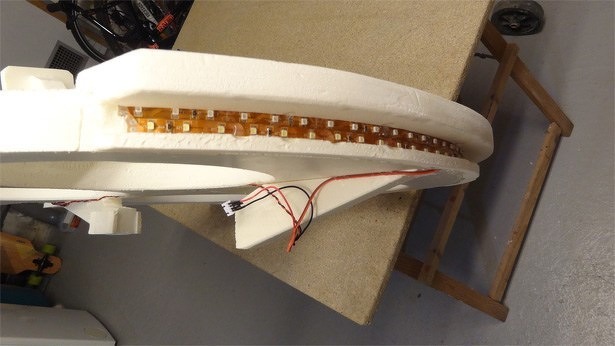

LED strip

In de uitsparing tussen de buitenranden worden twee LED strips bevestigd: boven een blauwe kleur, onder een witte kleur. 23-millenium-falcon-drone-led-blauw-wit-strips

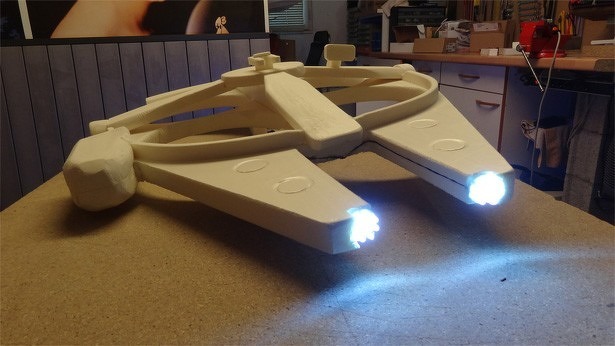

Testen verlichting voorkant

De verlichting aan de voorkant van het ruimteschip werkt! 24-millenium-falcon-drone-led-verlichting

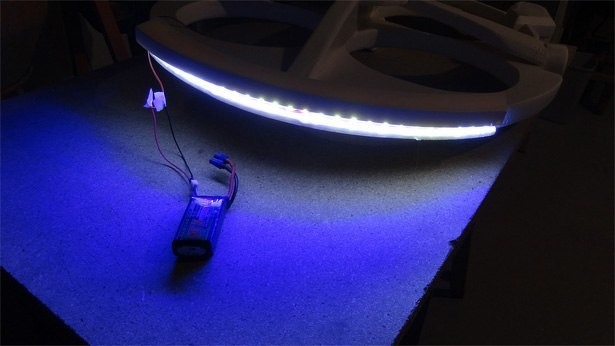

Testen LED verlichting

De combinatie van het blauwe en witte licht geeft een prachtig resultaat. 25-millenium-falcon-drone-led-verlichting

Kleur

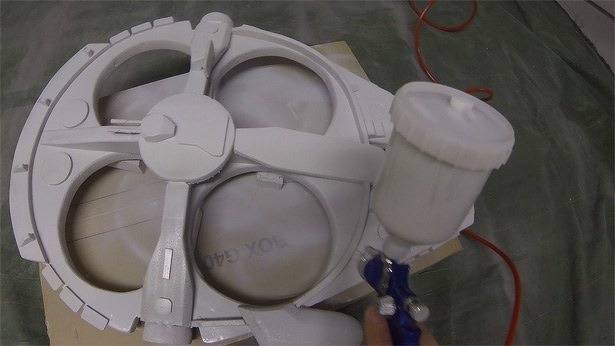

De basiskleur van het ruimteschip is lichtgrijs met wat grijze tinten aangebracht met een borstel voor het 'weather effect'. Ook zie je op deze foto dat er nog enkele kleine details zijn aangebracht op het ruimteschip. 26-millenium-falcon-drone-spuiten-verf

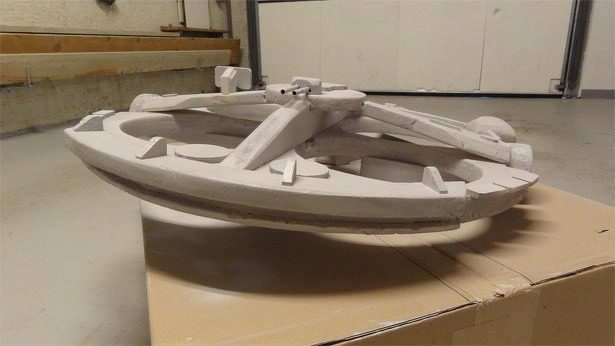

Extra details

Hier zie je de extra details nog beter. Ook is het schip uitgerust met een nieuw torentje voor de uitkijk, want het ruimteschip wordt natuurlijk altijd achtervolgd. 27-millenium-falcon-drone-verwering-look

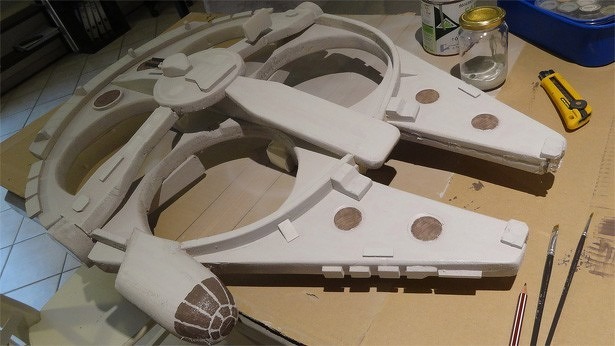

Nog meer details

Wederom weer een paar dingen toegevoegd. Hiervoor is gebruik gemaakt van Depron schuim in 3 en 6 mm, dat zelfs lichter is als het gebruikte polystyreen. 28-millenium-falcon-drone-details

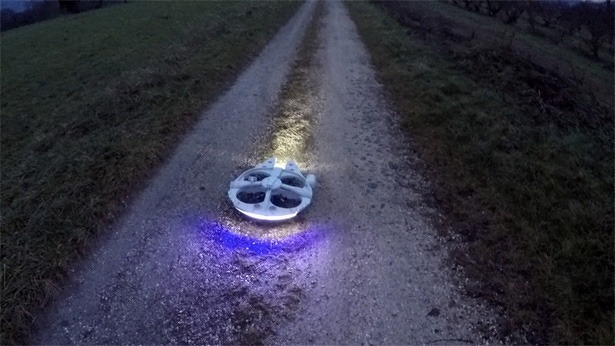

Testvlucht

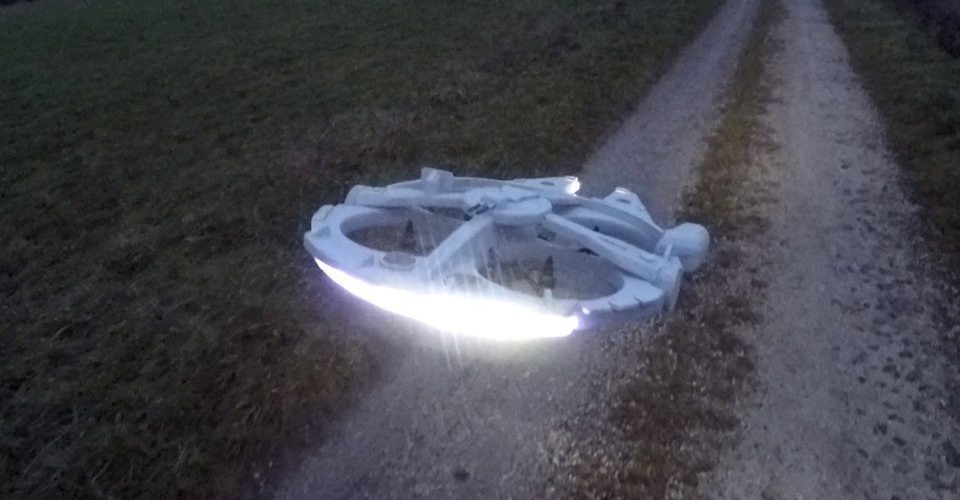

Na 2 testvluchten in de garage is het eindelijk tijd voor de eerste testvlucht in de buitenlucht. Het was al redelijk donker op dit moment. 29-millenium-falcon-drone-testfligt

Tweede testvlucht

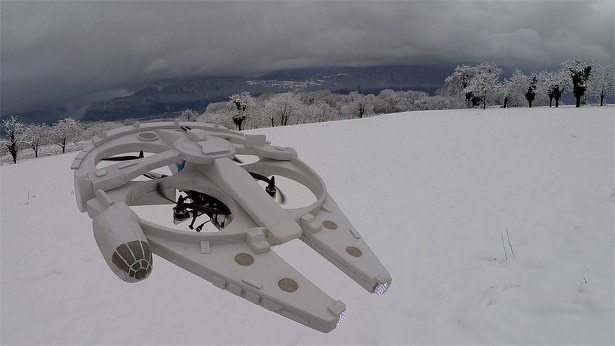

Dankzij de sneeuw zag de tweede testvlucht er geweldig uit. 30-millenium-falcon-drone-buitenlucht

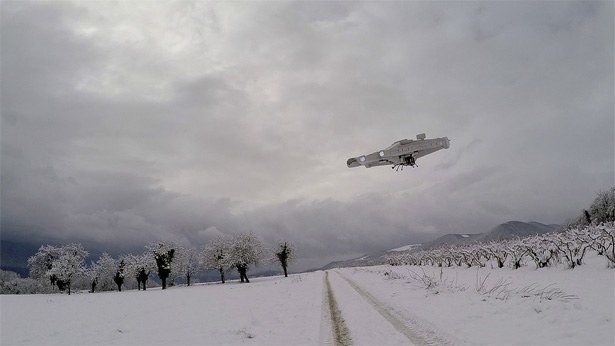

Wind

Het ruimteschip is vrij gevoelig voor de wind, maar minder dan vooraf gedacht. 31-millenium-falcon-drone-buitenlucht

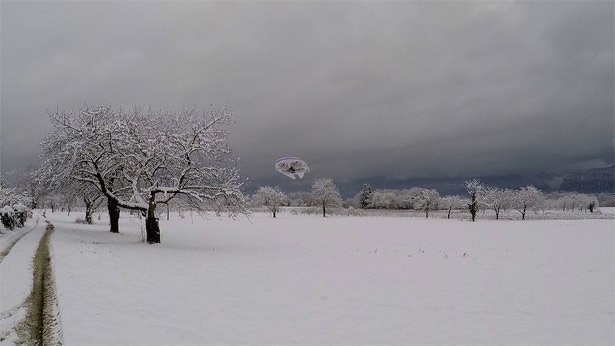

Snelheid

De topsnelheid is slechts 35% in vergelijking tot de snelheid die de quadcopter zonder ruimteschip-omhulsel kan halen (90 km per uur). 32-millenium-falcon-drone-vliegsnelheid

Vliegtijd

Dankzij het extra gewicht is de vliegtijd van de drone ook afgenomen van 8 minuten naar zo'n 5 minuten. 33-millenium-falcon-drone-batterij
